燃气场站激光视频遥测仪

扫描式激光甲烷探测仪

型号:TH-LDGAS

提示

●仪器搬动

采用最 佳位置搬运产品

●未通电时

垂直转动组件                               水平转动组件

●通电后

请勿转动组件                               请勿转动组件

注意

● 请注意本设备必须遵守使用规则和测试方法。

警告

● 禁止在爆炸性气体环境中拆卸和维修。

● 禁止将仪器置于高温和火源旁烘烤。

● 禁止私自拆卸本设备。

危险

● 请勿在非允许的爆炸性环境中使用本设备。

禁止

● 严禁使用任何工具敲击本产品

1 仪器介绍

扫描式激光甲烷探测仪“TH-LDGAS”是集成气体探测及视频监控为一体的新一代设备，应用国际领先的光电技术，可在一定范围内捕捉空气中的甲烷气体，灵敏度达到50 ppm·m。

该仪器是在后台系统控制下使用。可实现在其工作范围内环境中的甲烷气体探测，在出现甲烷气体泄漏的情况下完成声光报警、视频以及数据的记录。远程数据终端系统为应急、维修提供可靠信息。

2 仪器组成

扫描式激光甲烷探测仪组成：

(a)激光发射、接收模块；

(b)光强分析模块；

(c)指示光组件；

(d)摄像模块；

(e)隔爆云台；

3 探测原理

利用甲烷气体对特定波长的激光具有吸收效应，且吸收强度与甲烷气体浓度相关（Lambert-Beer，朗伯-比尔定律）的原理而设计。

利用隔爆云台的“水平方向360°旋转，垂直方向180°旋转”的功能，可在一定范围内进行监控。

利用摄像模块，可迅速定位泄漏区域。

4 仪器规格、技术指标

4.1仪器规格：

外壳材料：优质304不锈钢

尺寸、重量：

(a)外型尺寸：（长×宽×高）482mm×310mm×406mm。

(b)重量：约36kg。

工作环境条件：

(a)温度：（-40～+70）℃。

(b)相对湿度：≤98%RH。

(c)压力：68kPa～115kPa

(d)其它： 无破坏金属及绝缘材料的腐蚀性气体的区域。

防爆等级：ExdⅡCT6 Gb

激光安全等级：信号光Class Ⅲ   指示光Class ⅢA

4.2技术指标：

表（1）：技术指标

5 仪器安装、接线

5.1 探测仪安装固定

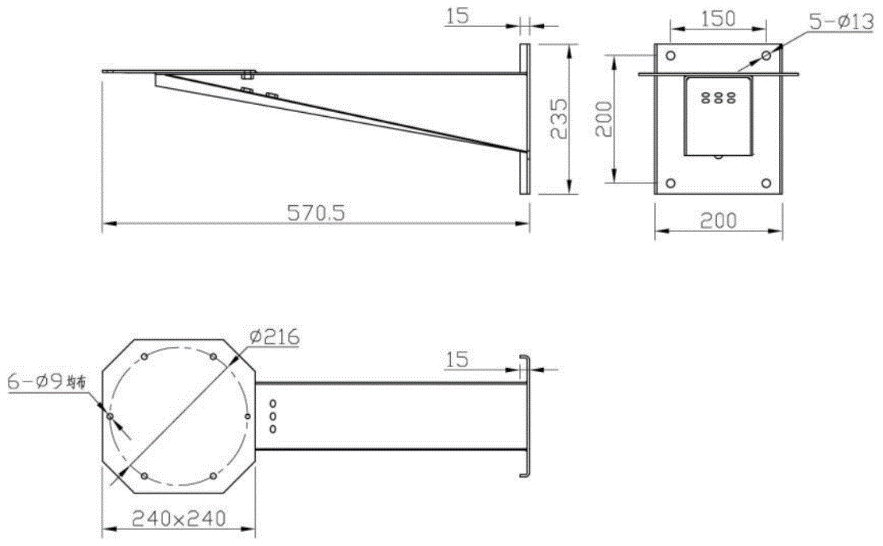

在设定位置安装支架，用螺栓将探测仪固定在支架上。支架与仪器连接件见下图：

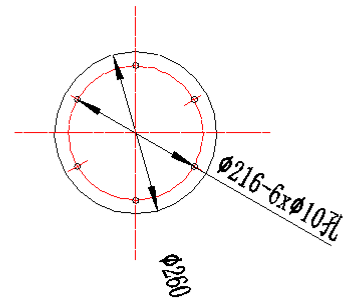

云台底盘螺孔位置

支架示意图

5.2 电缆的连接

该产品出厂时带引出线，电缆定义见下表（1）、表（2）。

表（1）：综合线缆接线定义

表（2）：4芯线缆接线定义

5.3 通电自检

通电使用前的准备和检查：检查综合线缆与4芯线缆是否连接正确。

正常自检过程为：水平左转360度→水平右转360度；

俯仰至-90°→至+90°→至水平位。

6 设备配套软件（TH-LDGASV1.0）

软件安装：

6.1软件建议安装在Windows7 64位旗舰版系统下。

6.2将《可燃气体激光探测预警系统》压缩包进行解压，双击Setup.exe应用程序（图1）

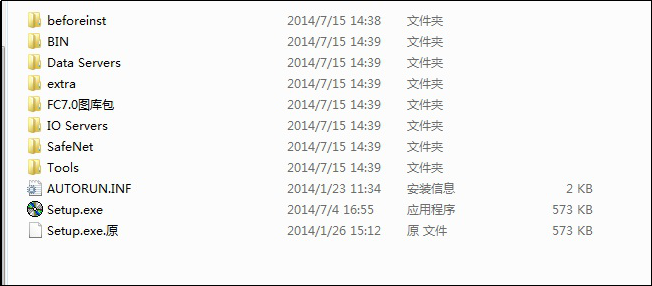

图1：双击压缩包内的Setup.exe进入安装

6.3安装I\O驱动程序；安装图库；安装数据库服务程序；安装扩展程序（见图2）。安装后再重启

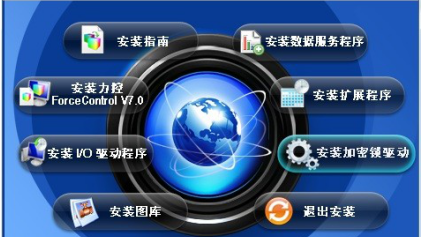

图2：安装图库、数据库服务程序、扩展程序

6.4打开软件，点击恢复图标（图3），选择需要恢复的文件（图4）恢复到指定的文件夹内。点击运行即可

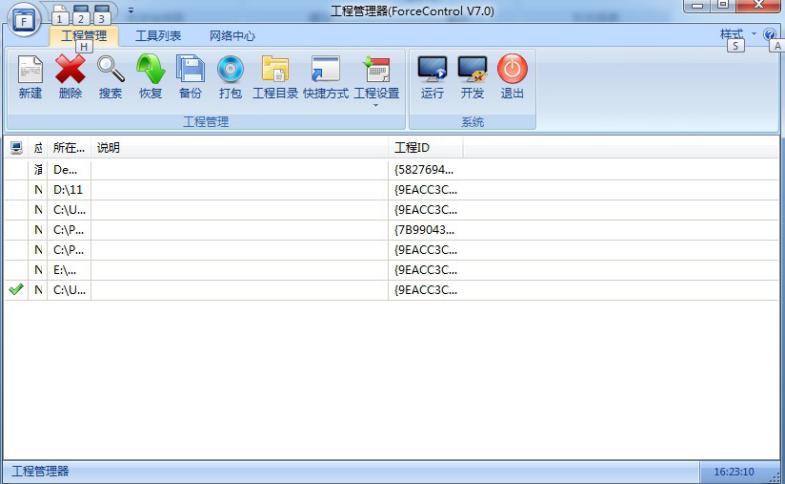

图3：点击图中“恢复”图标

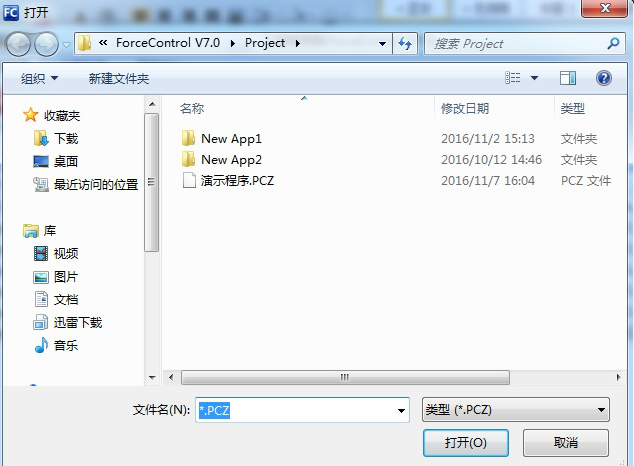

图4：选择需要恢复的文件（例：演示程序.PCZ）依次正确执行以上操作，软件安装完成，可以投入使用。

软件使用：

6.5 软件界面及操作

启动软件：双击“可燃气体激光探测预警系统”图标（图5）。

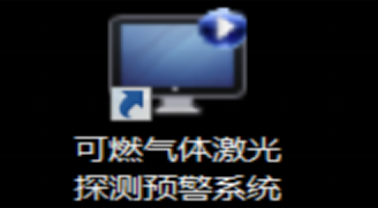

图5：“可燃气体激光预警系统”图标

6.6 所有软件安装完成后，运行程序，显示系统主界面（图6）。

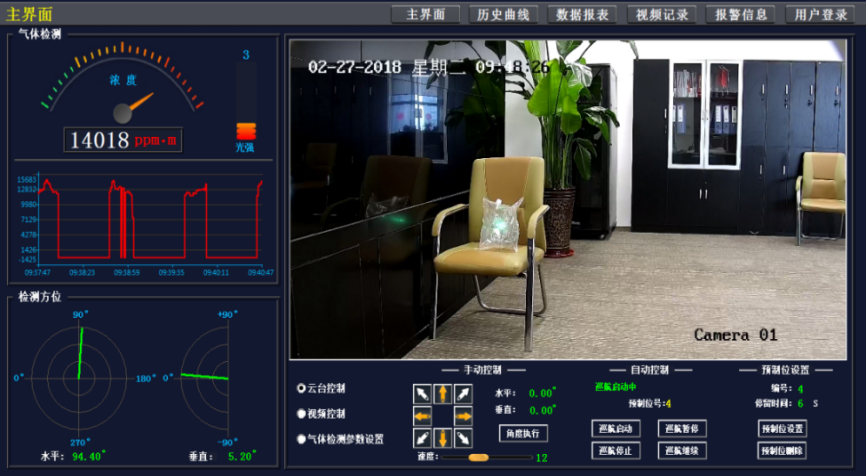

图6：“可燃气体激光预警系统”主界面

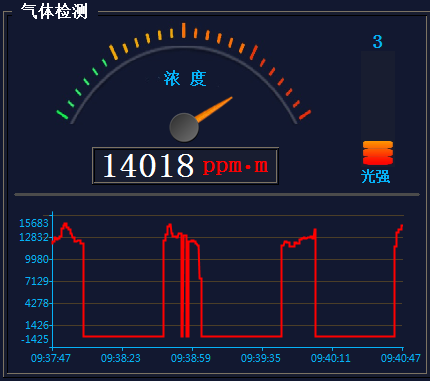

观察浓度值（图7）显示是否正常。

图7：浓度、光强界面

操作云台方向控制界面（图8），观察云台工作是否正常。

图8：云台控制界面

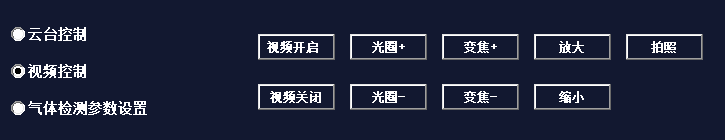

操作视频控制界面（图9），观察视频镜头工作是否正常。

图9：视频控制界面

操作气体检测参数设置界面（图10），观察相关报警参数设置是否符合要求。

图10：报警参数设置

需要进行设置参数修改，请点击用户登陆（图11），见下图

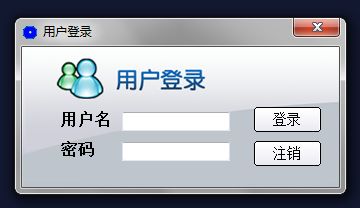

图11：用户登录界面

*用户登陆后可进行预置位设置、报警值修改、历史数据的调用等操作。针对不同操作人员设置不同的登录权限

6.7 退出系统：鼠标右键单击桌面右下方如图示图标，单击“退出”（图12）。

图12：退出界面

7 使用维护

7.1 一般故障排除

7.2 在对探测仪设备进行维护之前，请务必切断电源。

7.3 搬动产品时请用正确的操作方法（见说明书前序）。

8 运输、贮存

8.1 经过包装的产品，在避免雨雪直接淋袭的条件下，可选择各种方式运输，运输中要求防水、防碰撞。

8.2  通风干燥环境下贮存。

9 随机文件及备、附件

使用说明书、出厂检验报告、产品合格证、装箱清单。
