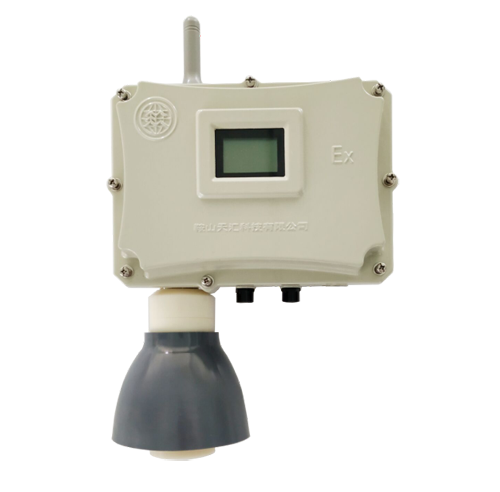

智能数据采集终端（调压站/柜/箱系列）
（文件编号：THKJ-SMARTGAS-TYZ-V1.1）
一、概述
远程数据终端系统天然气调压站、柜、箱是燃气输配管网的重要组成部分。调压设备的主要作用是调节和维护管网运行压力的稳定，并能够控制燃气输配的流量。根据不同的压力等级、调压精度以及附属配置等，可将调压单元分为楼栋调压箱、区域调压柜、高压调压站、城市门站、超高压调压站等。在各类调压单元中，入口压力都是燃气输配调度的重要依据，而出口压力则直接关系到下游用户的用气安全。
智能数据采集终端的重点功能即是对调压站、柜、箱的入口和出口压力及气体泄漏的监控。
二、产品功能
智慧型调压站、柜、箱智能数据采集终端（RTU）设备，适用于区域管网压力监控系统。
主要功能包括：
采集≤2路压力
采集≤4路流量
门禁监测
可燃气体检测
计算调压器、过滤器的差压
提供阀门控制信号
光强监测
调压箱运行状态预警
无线（GPRS/4G/NB-IoT/LORA）通信
自我故障诊断
远程管理
智慧型RTU设备采用低功耗设计，可使用多种供电方式：
市电
可充电锂电池 + 防爆太阳能
可更换锂电池组
三、产品设计

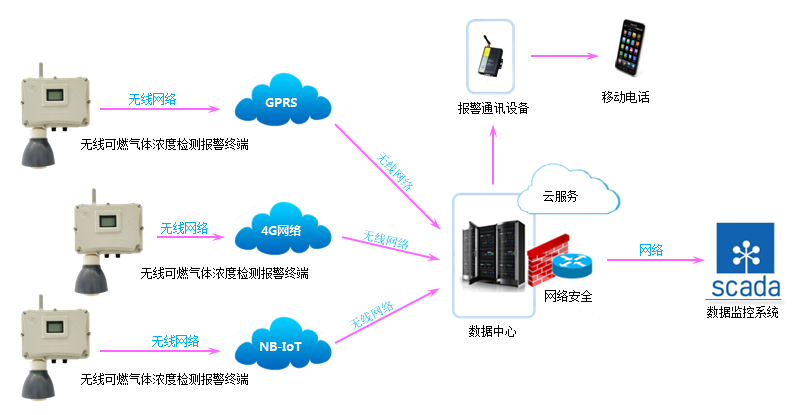

1.应用框图

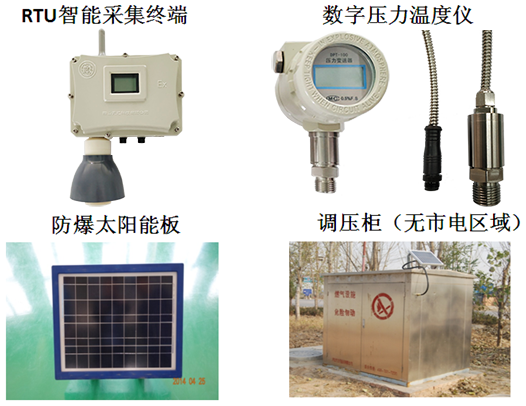

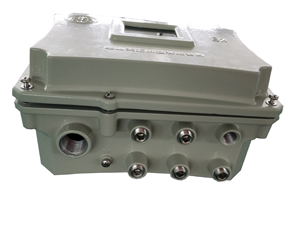

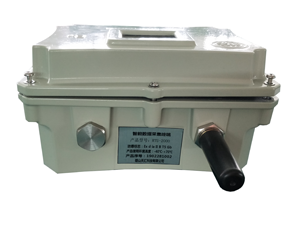

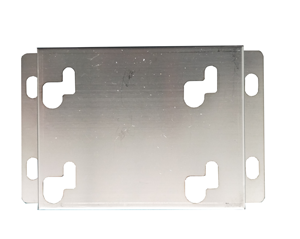

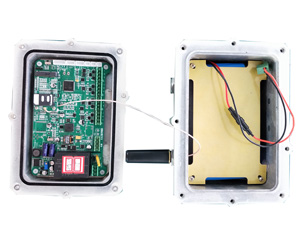

2.实物图
3.应用配置单
序号 | 名称 | 型号 | 技术参数 | 数量 | 备注 |
1 | 调压站数据采集终端 | RTU-1000-TYZ | 压力：≤2通道； 气体浓度：1通道（0~100%LEL）; 门禁：集成1个； 移位：集成1个； GPRS/4G/NB-IoT； 供电：市电/可充电锂电池+防爆太阳能/可更换电池组 | 1 | 气体泄漏传感器为选配 |
2 | 压力传感器 | DPT-100-I | 0~7KPa，0~600KPa | 1 | 有线数据接口，通讯距离<5米；无线数据接口，通讯距离：0~2000米 |
3 | 气体泄漏传感器 | CH4-IR | 0~100%LEL | 1 | 进口红外 |
*说明：表内设备根据实际需求配置

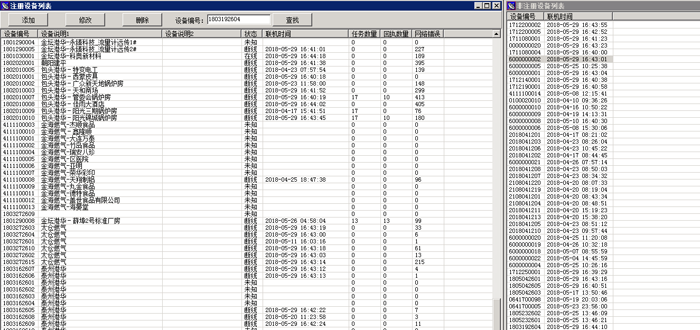

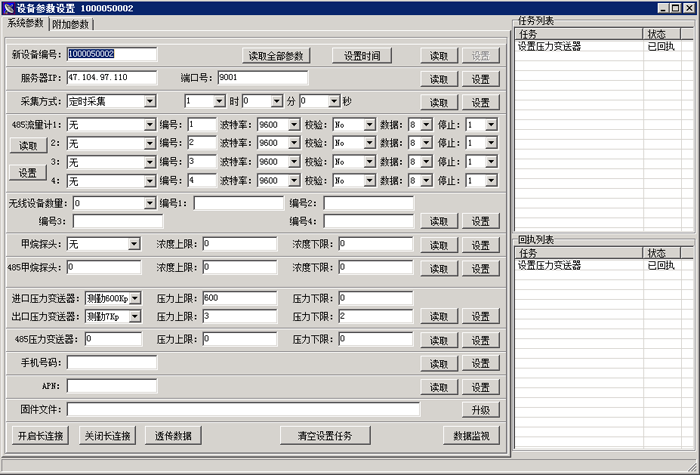

四、远程管理
五、产品技术参数
序号 | 技术项目 | 技术指标 |
1 | 数据采集周期 | 1分-24小时可调整 |
2 | 数据上传周期 | 1分-24小时可调整 |
3 | 存储容量 | 1500条 |
4 | 通讯接口 | 上行通讯：GPRS/4G/NB-IoT；下行通讯：LoRa/RS485/I2C |
5 | GSM/GPRS | GPRS/4G（全网通）/NB-IoT工业无线模块 |
6 | LoRa | 数据通过Lora无线采集压力温度信号，通讯距离：0~8000米。 |
7 | RS485 | 提供长达一公里的传输距离，在无线信号均不可使用的情况下通过布线实现数据传输 |
8 | 掉电保存 | 数据>10年 |
9 | 时钟精度 | ±1分钟/年 |
10 | 液晶显示 | 配置液晶屏，中文循显数据 |
11 | 远程升级 | 支持远程参数升级、断点续传，远程设备管理 |
12 | 供电方式 | 采用大容量锂电池供电/市电/太阳能供电。 |
13 | 电池寿命 | 5年以上 |
14 | 数据采集参数类型 | 压力、流量、浓度、阀位、温度、适度、水位/门禁、光照、电压、位移等 |
15 | 异常报警 | 电池电压低报警，非法移动报警，通讯通路异常报警、数据异常报警，气体泄漏报警等。 |
16 | MTBF | ≥50000小时 |
17 | 防爆等级 | Exd ia IIBT5Gb |
18 | 防护等级 | IP67 |
19 | 电磁兼容性 | 3级（符合GB/T 17626.2-2006、GB/T 17626.3-2006标准） |
20 | 工作环境 | 工作温度：－40℃～＋70℃， 相对湿度：0～98%RH， 工作大气压：70kPa～106kPa |
21 | 工作电流 | <50mA |
22 | 静态电流 | <10uA |
23 | 安装方式 | 壁挂式安装 |
24 | 尺寸 | 216*156*110（长*宽*高） |
