地下井室可燃气体监测装置系列

（文件编号：THKJ-SMARTGAS-ZJ-V1.3）

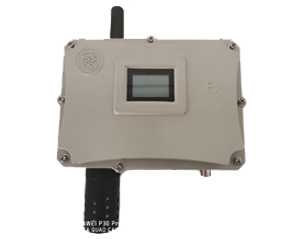

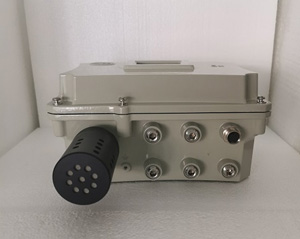

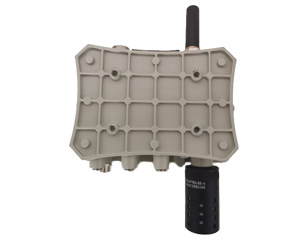

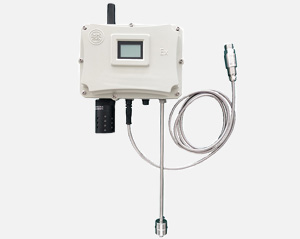

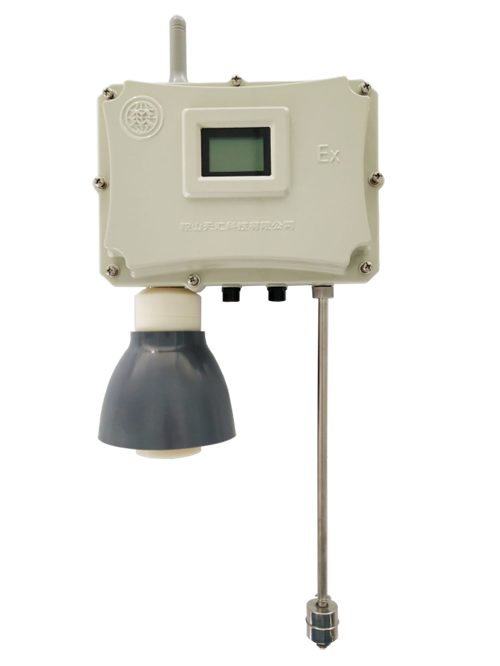

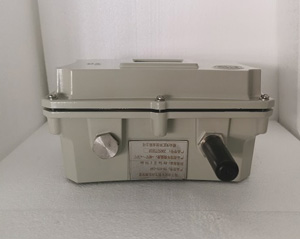

地下井室可燃气体监测装置

一、产品概述

智能采集终端，地下井室可燃气体监测装置是由红外气体传感器、温度传感器、光传感器、水位开关、压力传感器（可选）、超低功耗无线通信模块、时钟和高性能微处理器组成的一体化设备。气体传感器采用进口高精度红外气体传感器，具有受环境因素干扰较小、反应速度快、灵敏度高、精度高、量程范围宽、抗腐蚀、稳定性好、不中毒、不依赖于氧气、长寿命等显著特点。具有超低功耗、强抗干扰能力、高可靠性、易安装、易维护的特点，很好地解决了地上密闭空间及地下恶劣环境空间可燃气体浓度检测及数据远传问题。

二、产品功能特点

地下井室可燃气体监测装置，适用于城市区域燃气管网闸井及燃气管网附近的电缆井、排水井等密闭空间的气体泄漏在线监控系统。

主要功能包括：

采用进口高精度红外/激光气体传感器，保证气体浓度检测的精度和可靠性

采集井内的温度、湿度用于补偿计算，减少误报

地下井内水位开关，监测水位并报警

地上采用门禁开关，监测空间开/关状态并报警

可采集管道压力1~2路

提供阀门联动控制信号

井盖监测，判断井盖开/关/覆盖

无线（GPRS/4G/NB-IoT/Lora）通信

液晶屏显示浓度、压力、温湿度、水位等数据

自我故障诊断，显示故障代码

远程设备管理

整机超低功耗设计，采用先进的电源管理技术，延长电池使用寿命

防护等级IP67，具有防尘、防潮、防水的功能，短时间浸入水中不会对设备造成有害影响，可用于潮湿和易溢水井下环境

防爆等级：Ex ia IICT3Ga，可用于易燃易爆的危险环境

三、产品设计

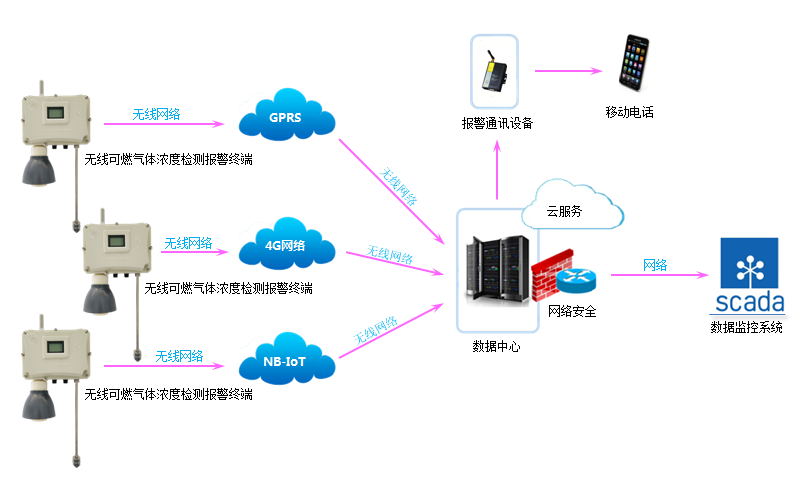

1.应用框图

地下井室可燃气体监测装置

2.现场安装实物图

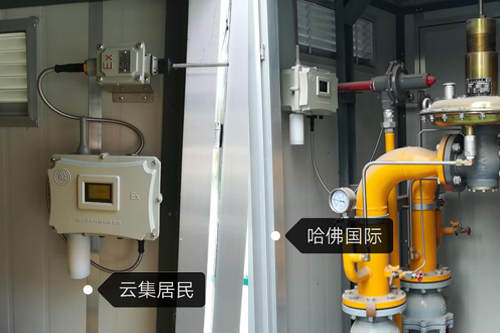

地上密闭空间应用（调压柜/箱）：

地下井室可燃气体监测装置

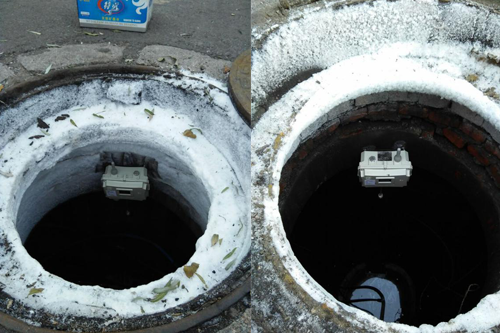

地下密闭空间（阀井）应用：


地下井室可燃气体监测装置

3.应用配置单

序号

名称

型号

技术参数

数量

备注

1

地下井室可燃气体监测装置

TH-RTU-CH4

气体浓度：1通道（0~100%LEL）;

温度：集成1个；

水位开关：集成1个；

GPRS/4G/NB-IoT；

供电：高容量电池组

1

红外光学气体泄漏传感器

2

压力传感器

DPT-100

0~600KPa（量程可定制）

1

有线数据接口距离<5米，选配

*说明：表内设备根据实际需求配置

四、软件平台

地下井室可燃气体监测装置

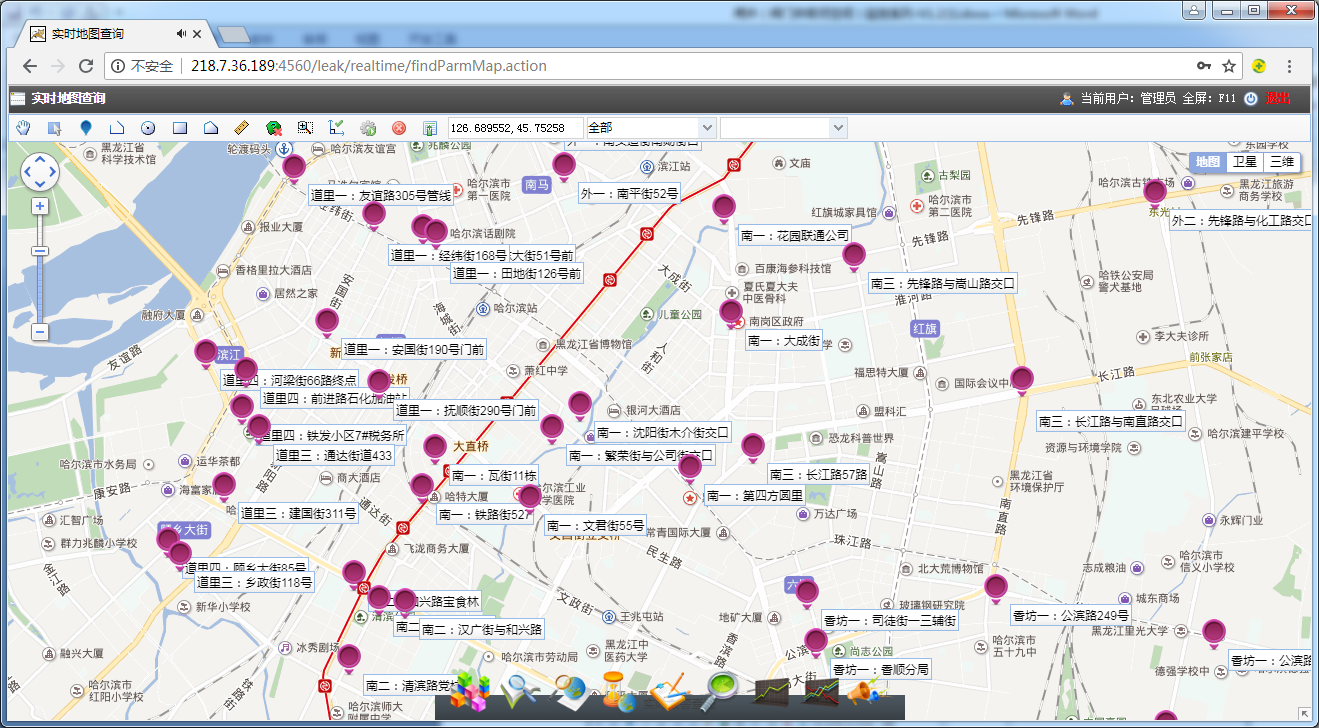

在线地图↑

地下井室可燃气体监测装置

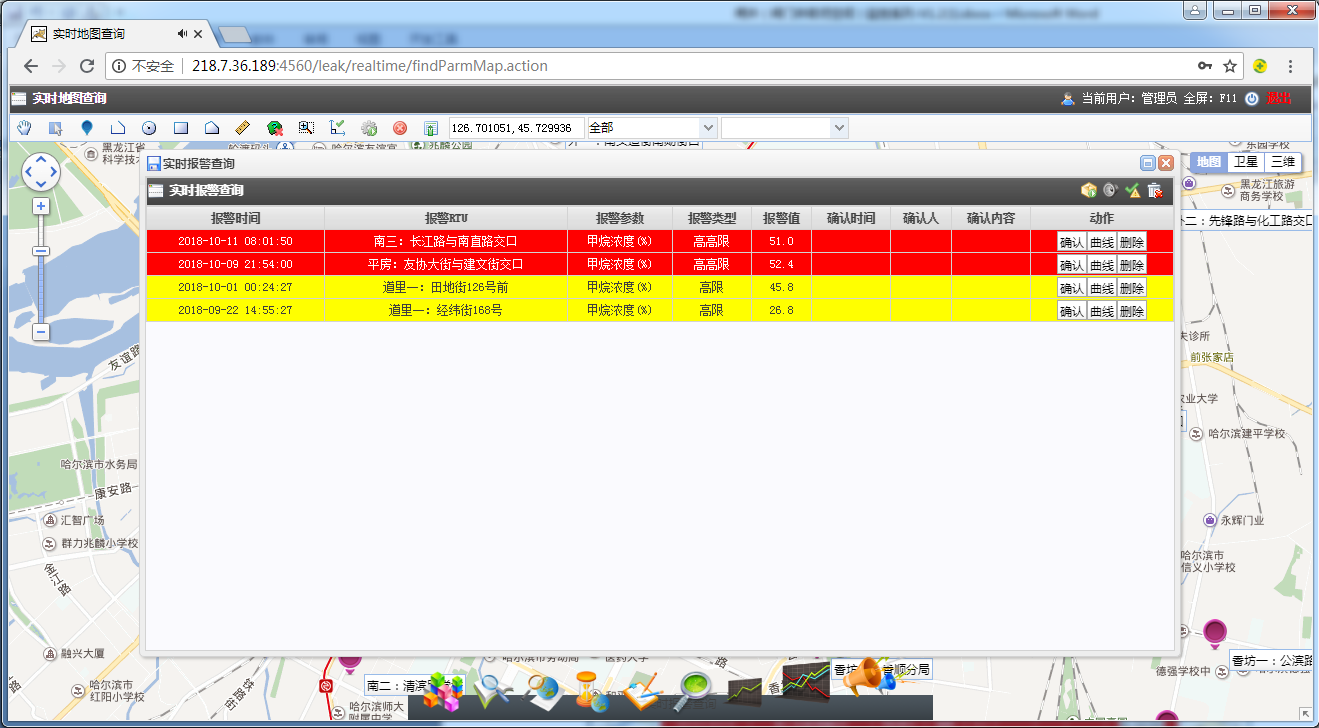

数据报警↑

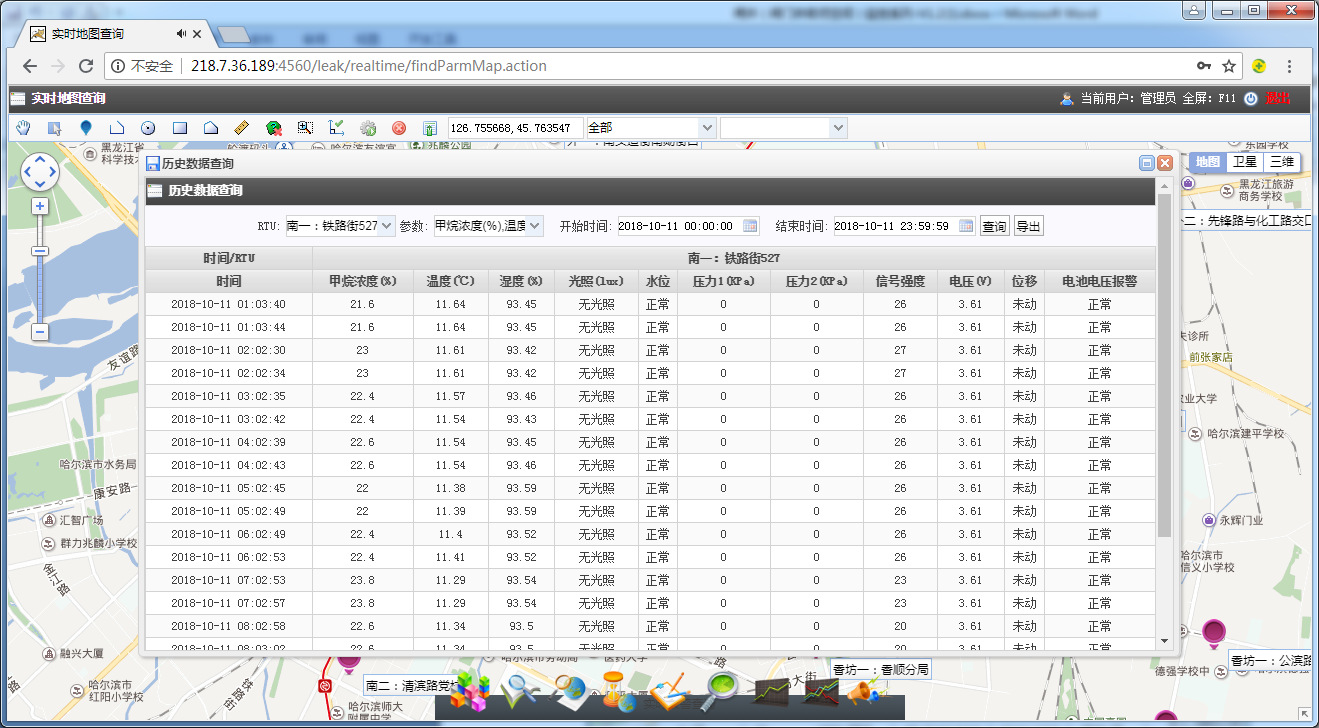

历史数据↑

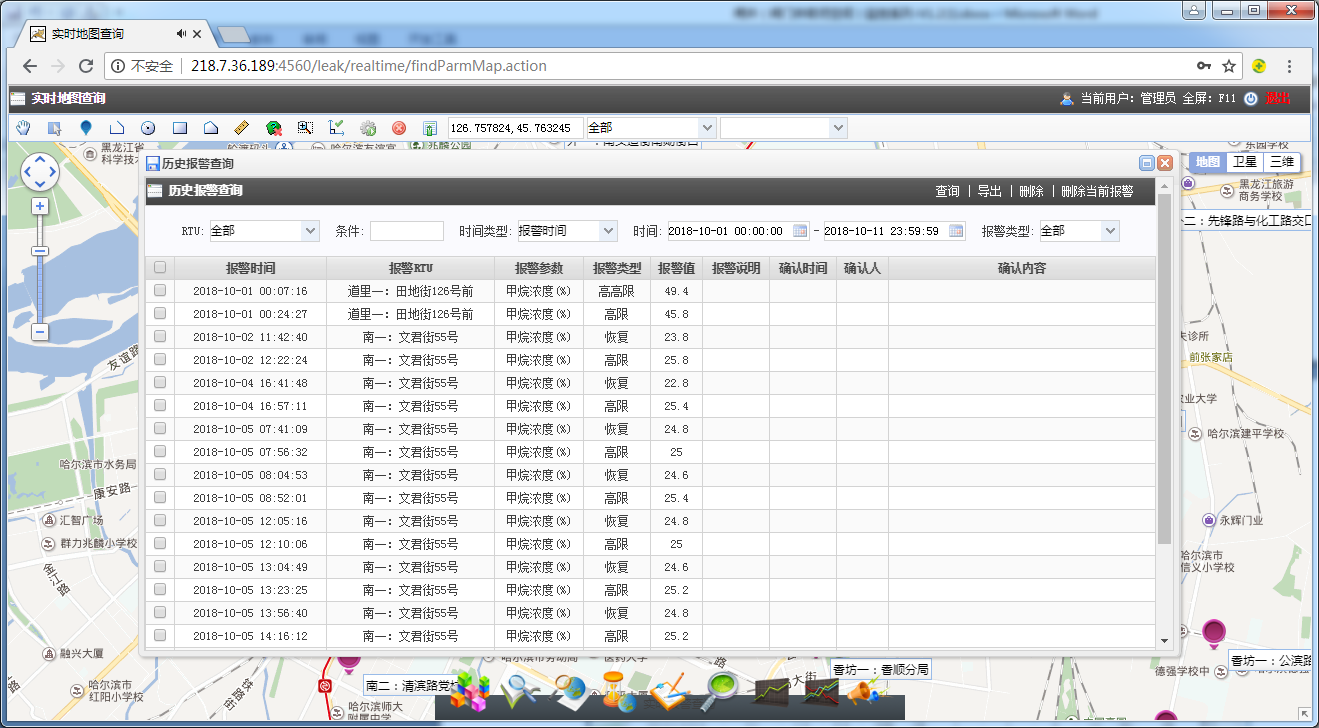

报警历史数据↑


报警区域与频率↑

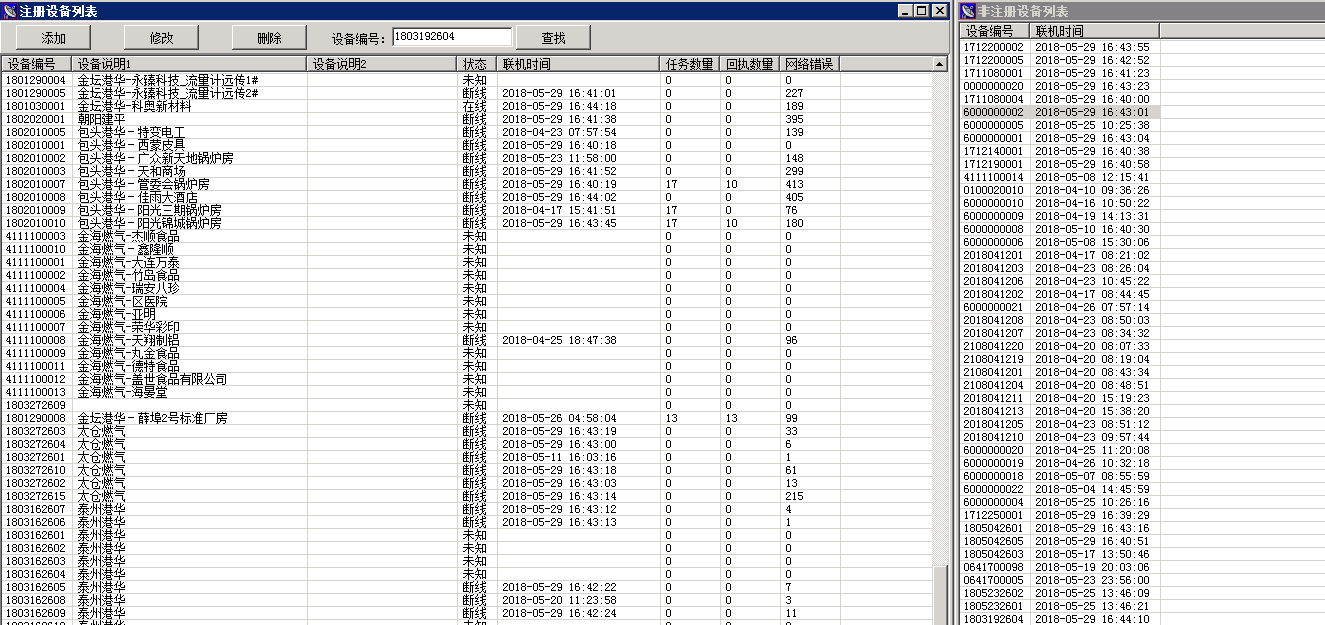

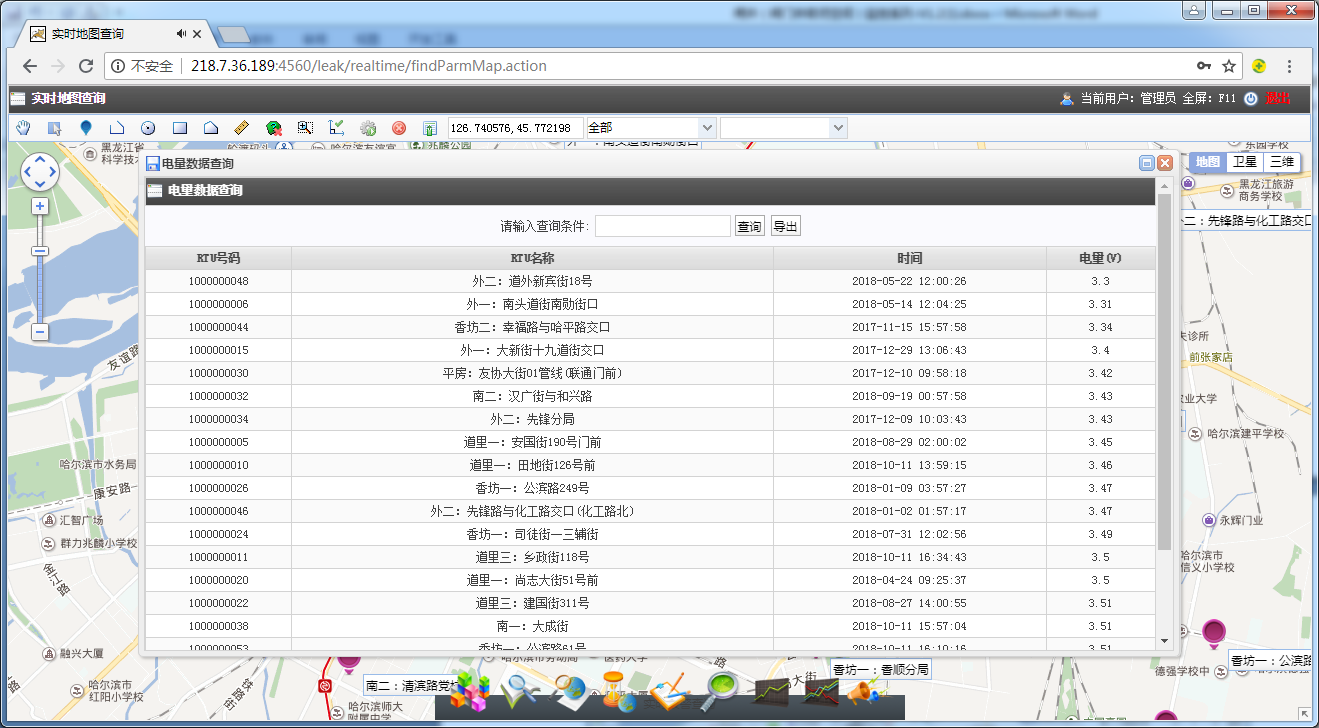

电量列表↑

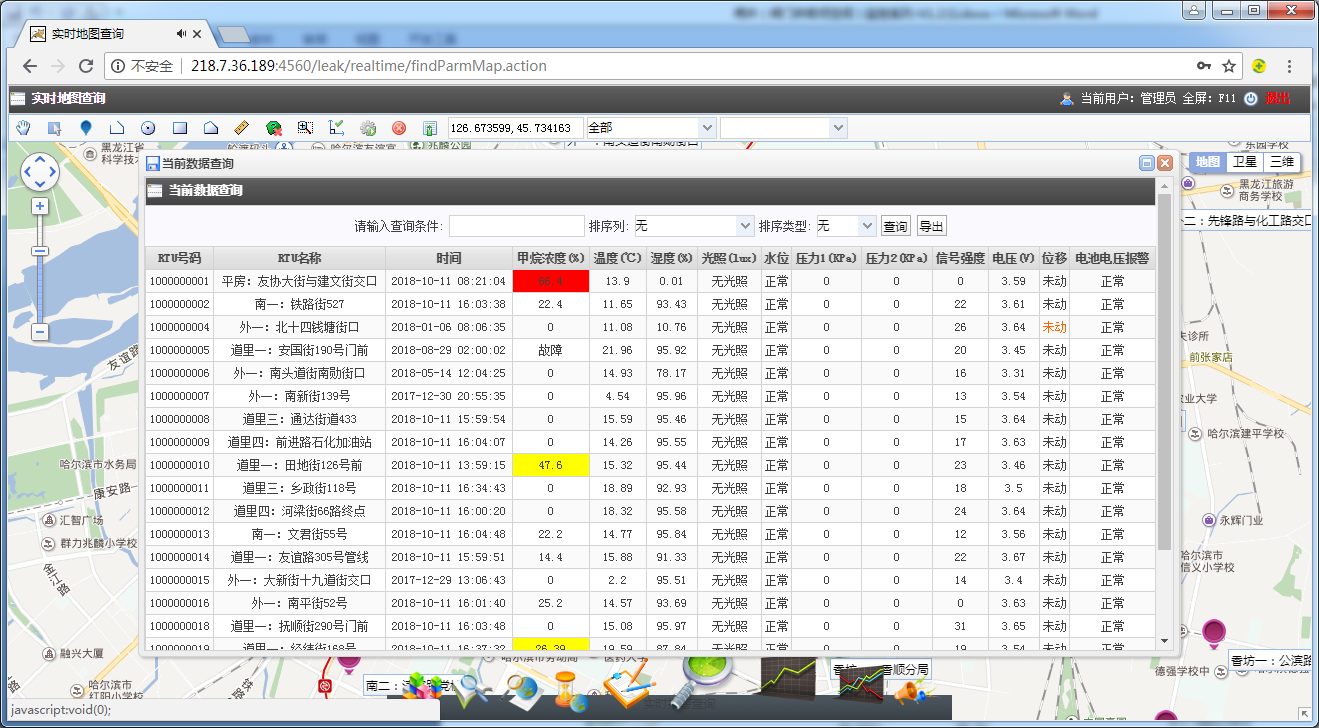

实时数据↑

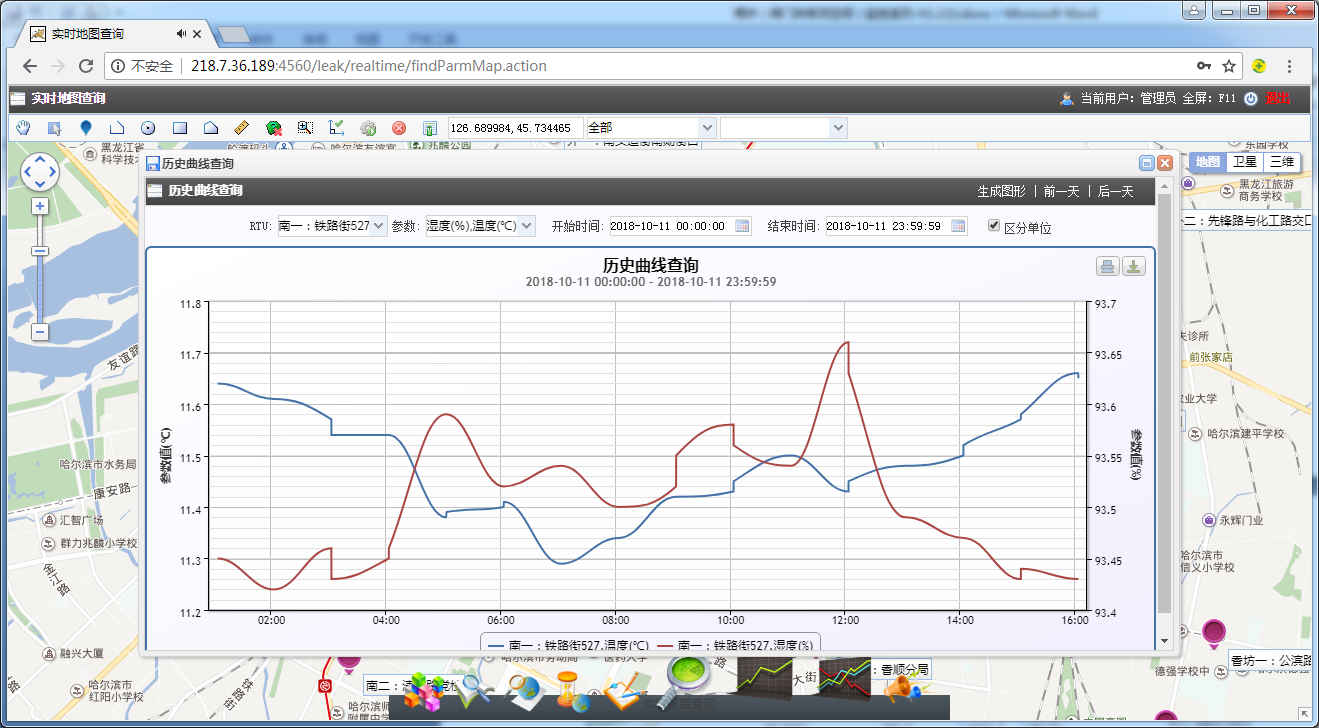

历史曲线↑

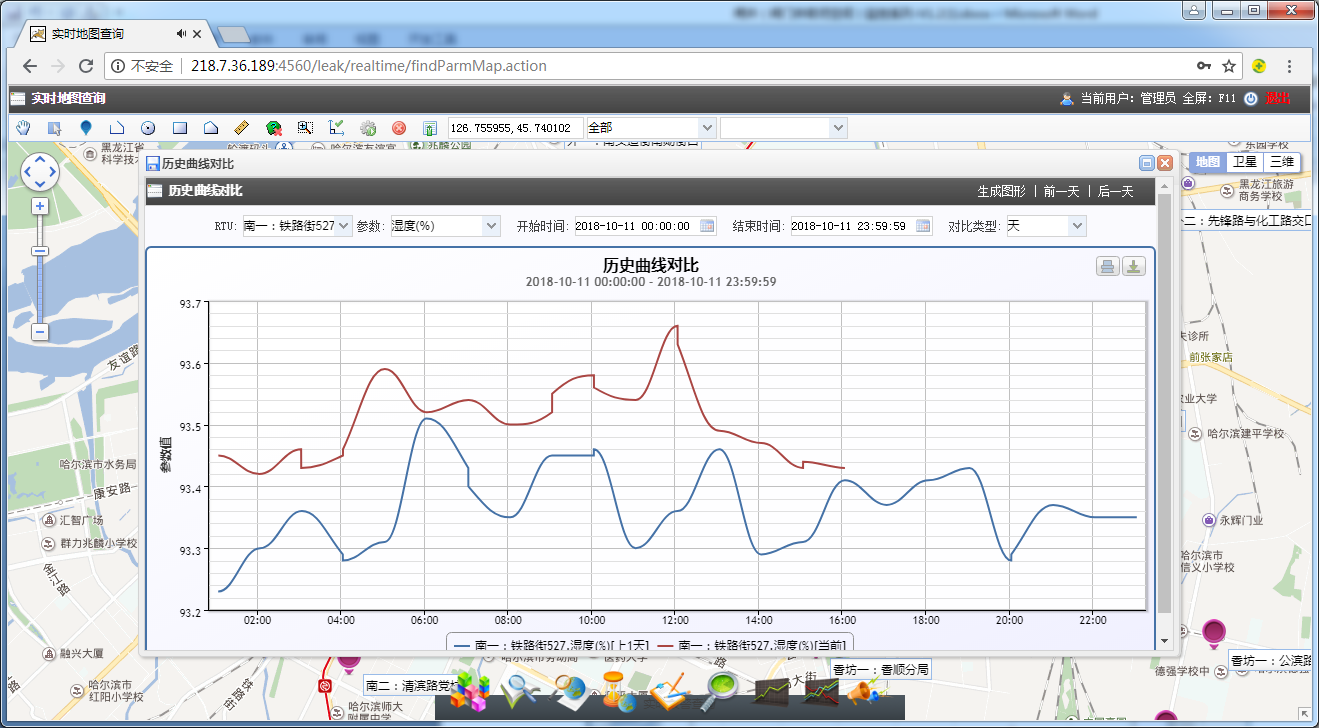

曲线对比↑

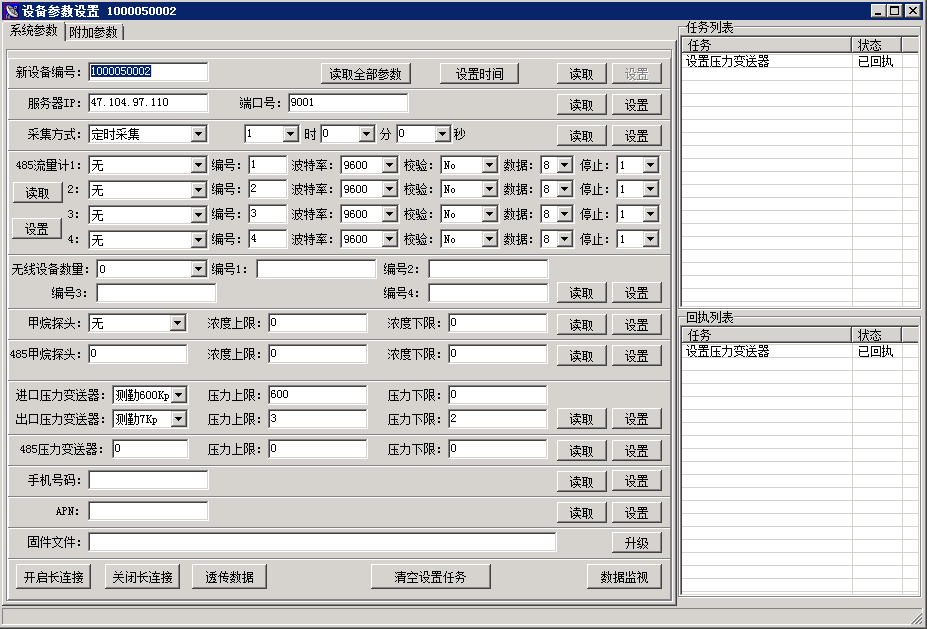

五、远程管理




六、产品技术参数

序号

技术项目

技术指标

1

采集工艺参数

气体泄漏（浓度），环境温度，水位（开关），检测井盖状态（开/关/覆盖），通讯信号强度，阀门控制输出，管道压力

2

气体传感器

红外光学CH4，超低功耗，相对湿度：0～100%RH，工作温度：－40℃～＋60℃，，精度：±5%LEL,寿命>10年

3

压力传感器

智能数字式，低功耗，本安防爆

4

异常报警

电池电压低报警，井盖开启/覆盖报警，通讯通路异常报警、数据异常报警，气体泄漏报警等

5

采集周期

1分钟～24小时可调整

6

上传周期

1分钟～24小时可调整，支持数据补传

7

存储容量

1500条

8

通讯接口

上行通讯：GPRS/4G/NB-IoT；下行通讯：LoRa/RS485/I2C

9

通信模块

GPRS/4G（全网通）/NB-IoT工业无线模块

10

LoRa

可提供远距离无线通讯检测，适用于井下无GPRS信号时的数据传输（视距4公里）

11

RS485

提供长达一公里的传输距离，在无线信号均不可使用的情况下通过布线实现数据传输

12

掉电保存

数据>10年

13

时钟精度

±1分钟/年

14

液晶显示

配置液晶屏，中文循显数据

15

远程升级

支持远程参数升级、断点续传，远程设备管理

16

供电方式

采用大容量锂电池供电/太阳能供电。

17

电池寿命

5年以上

18

MTBF

≥50000小时

19

防爆等级

Ex ia IICT3Ga

20

防护等级

IP67

21

电磁兼容性

3级（符合GB/T 17626.2-2006、GB/T 17626.3-2006标准）

22

工作环境

工作温度：－40℃～＋60℃，

相对湿度：0～100%RH

工作大气压：70kPa～106kPa

23

工作电压

3.7/7.4VDC

24

工作电流

<10mA

25

静态电流

<5uA

26

安装方式

壁挂式安装，配安装底板

27

尺寸规格

216*156*110（长*宽*高）

七、产品应用案例

1、新疆克拉玛依燃气管网监测项目

2、安徽宿州燃气管网监测项目

3、安徽滁州燃气管网监测项目

4、安徽六安燃气管网监测项目

5、沈阳沈抚新区燃气管网监测项目

6、山西孝义燃气管网监测项目

7、大连金海燃气管网监测项目

8、大连德泰港华燃气管网监测项目
